维康PK3000W-B图像拼接处理器

产品概述：

◆采用先进的嵌入式全硬件结构、无Windows操作系统，避免由于系统地崩溃或病毒的影响导致系统的瘫痪；开机时间少于5秒, 用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统极度稳定。

◆CPCI结构的工业级机箱，双备份冗余电源，支持电源热备份。

◆全硬件模块化设计，支持系统处理模块的热插拔，同时提供自我诊断和检测功能，保障系统的可靠性及稳定性。

◆单屏输出最多同时显示四个窗口。

◆支持单屏、混合拼接、漫游、叠加等显示功能。

◆支持输入信号字符叠加功能，可以对所有输入通道进行字符叠加，以方便客户实时掌握显示信号的来源。

◆支持虚拟屏显示技术4096x2304、8192x3072等4K以上的GIS、GPS超大分辨率信号实时输入输出显示。

◆设备可自动扫描输入信号的种类和数量，对每路输入信号的当前分辨率、信号格式进行实时的检测并显示，自动扫描处理与显示终端的数据通信，实时监测当前整套系统运行状态，方便快捷的迅速排查并找到故障点，克服了大型系统故障排查的困难。

◆设备具备全高清1080P无损的分布式控制技术，针对每个1080P输入信号进行独立处理，处理过程始终是全高清1080P信号，输出也是1080P信号，信号处理过程中不做任何压缩，整个过程始终围绕着全高清。

◆拼接处理器兼容市面上全部视频及图像格式。

采用金属面板，防腐蚀耐刮耐磨，标准机架安装方式，支持面板按键操作。

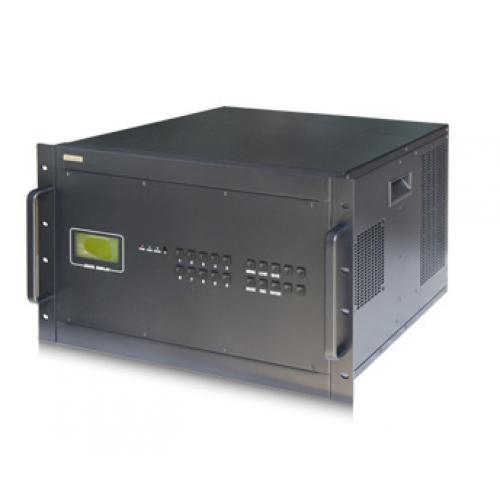

正面

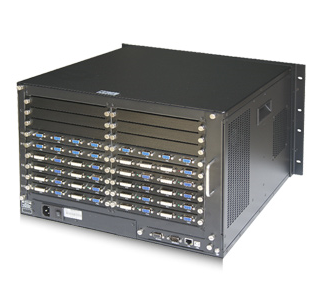

反面

型号 ：PK3000W-B
图像处理模块
并行运算芯片FPGA：单片容量：70000LE； 串行运算芯片DSP：单片速度：5.4G/S
系统总线规模
单通道LVDS速度：4G/S
图像显示能力
单输出通道现存：128M；   输出分辨率：800x600至2048x1080；色彩深度：24位
视频信号输入
复合视频：接口BNC，8个一组，格式：NTSC、PAL、SECAM自适应；分量视频： 接口BNC，4个一组； 分辨率：480至1080P； 数字视频：接口HDMI-A，4个一组，分辨率：576P至1080P
RGB输入
接口：HD15(需要DVI-HD15转接器)，4个一组；分辨率：800x600至1920x1200，可添加特殊分辨率；  时钟：170M/S
单链接DVI输入
接口：DVI-I，4个一组； 分辨率：800x600至1920x1200，或特殊分辨率； 时钟：165M/S
链接DVI-D输入
接口：DVI-D(24+5)，2个一组；分辨率：800x600至4088x4088，或特殊分辨率； 时钟：2x165M/S
网络视频输入
接口：RJ45， 4个一组；分辨率：Video至1920x1200，或特殊分辨率；速度：100/1000 M/S
DVI-I输出
接口：DVI-I，兼容模拟输出和数字输出；接口个数：普清8个一组，分辨率不高于1400x1050
；高清4个一组，分辨率1600x1200、1920x1080、1920x1200； 时钟：165M/S
操作温度 ：-15-60摄氏度
存储温度 ：-40-85摄氏度
操作湿度 ：5-95%无冷凝
存储湿度 ：5-95%无冷凝
恢复时间 ：2h
适用海拔 ：20,000英尺
电气要求
输入电压：100-240V，AC；频率：50/60H
